Wie messe ich eine Aluminiumfensterbank auf?

Beim Aufmessen der Aussenfensterbank sind zwei Maße zu berücksichtigen:

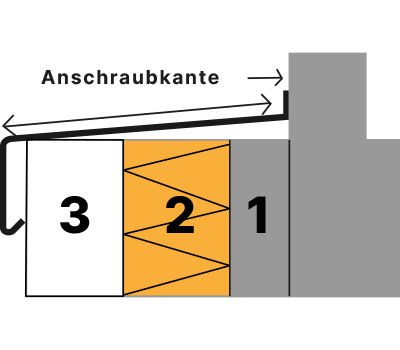

1. Tiefe der Fensterbank bestimmen (Ausladung)

Dieses Maß ergibt sich aus dem Abstand vom Fensterrahmen (Anschraubkante) bis zur Schlussbeschichtung (Sichtbeton / Klinker oder auch Dämmung (2) der Fassade und einem Überstand von ca. 40 mm.

Bitte prüfen Sie, ob der Fensterrahmen ein sogenanntes Fensterbankprofil hat, denn dann wird die Fensterbank unter dem Fensterrahmen angeschraubt.

Damit das Wasser zuverlässig von der Fassade abgeleitet wird, benötigen die Fensterbänke einen Überstand zur Fassade. Kommt das Wasser dauerhaft mit der Fassade in Kontakt, würden sonst dunkle Stellen entstehen, da sich der im Wasser enthaltene Schmutz in der Fassade absetzt.

Wir empfehlen einen Überstand von 40 mm, damit das Wasser ohne Kontakt zur Fassade abgeleitet wird.

Beispiel (Fensterrahmen hat ein Fensterbankprofil):
Fensterlaibung (1):	75 mm
Dämmung (2):	+140 mm
Überstand (3):	+40 mm
Gesamt:	=255 mm

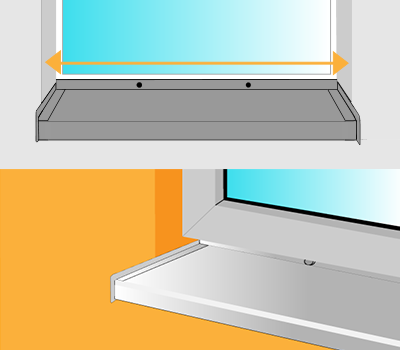

2. Länge der Fensterbank (bereits verputzte Fensterlaibung)

Innerhalb der Fensterlaibung ist an mehreren Stellen das Innenmaß aufzunehmen und von dem kleinsten Maß sind 8 mm für den wärmebedingten Längenausgleich (im Sommer ca. 1,3 mm / m) abzuziehen.

Der Zwischenraum sollte mit einem Fugendichtband und Dichtstoff versiegelt werden.

Die Fensterbankdichtung dichtet die Verbindung zwischen Anschraubkante und Fensterrahmen langfristig ab. Außerdem ist die Montage des Dichtbands leichter, schneller und sicherer als der Einsatz einer Silikonfuge. Grundsätzlich ist die Silikonfuge im Bereich des Anschlusses zwischen Fensterbank und (Fenster-)Rahmen immer eine Wartungsfuge, die regelmäßige Kontrolle bedarf.

Des Weiteren ist das Aufbringen des Silikons in dieser Fuge besonders fehleranfällig, so dass Wasser in das Mauerwerk eindringen kann.

Mit der Fensterbankdichtung vermeiden Sie die Probleme von Silikon und verschließen den Übergang wirkungsvoll und dauerhaft.

Beispiel (Bereits verputzte Fensterlaibung):
Kleinstes Innenmaß Fensterlaibung:	1200 mm
Abzug für den Längenausgleich der Fensterbank:	-8 mm
Bestellmaß:	= 1192 mm

2. Länge der Fensterbank (unverputzte Fensterlaibung)

Auf dem Fensterrahmen ist sowohl links als auch rechts die gewünschte (künftige) Oberkante Putz zu markieren. Bis zu dieser Stelle soll der Fensterrahmen eingeputzt werden.

Zu dieser künftigen „lichten Breite“ werden dann entsprechend dem gewählten Abschluss/Endstück folgende Längen hinzugerechnet:

Aluminium Gleitabschluss: + 44 mm

Aluminium Putzabschluss: + 36 mm

Beispiel (Bereits verputzte Fensterlaibung):
Lichte Breite nach Verputzen:	1200 mm
Abschlüsse (Putz-Gleitabschluss):	+44 mm
Bestellmaß:	= 1244 mm

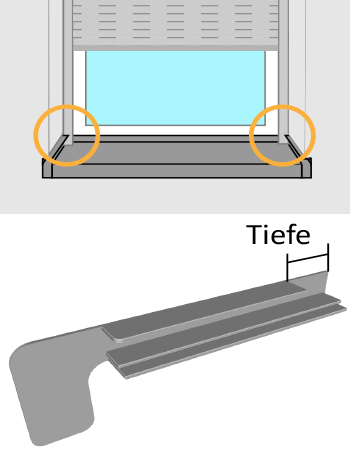

Mit Ausklinkung für Rolladenführungsschienen

Sollen die Rollladenführungsschienen auf die Fensterbank geführt werden und die Putzschiene des Abschlusses ist "im Weg", so kann der Abschluss in dem Bereich ausgeklinkt werden.

Bitte wählen Sie dafür im Konfigurator die Option "Putzabschluss + Ausklinkung" oder "Gleitabschluss + Ausklinkung". Zur Bestimmung der Länge messen Sie den Abstand der Außenkanten der Rollladenführung und rechnen 10 mm zu der Länge.

Beispiel (Mit Ausklinkung für Rollladenführungsschienen):
Außenkantung Rollladenführung:	1200 mm
Abstand für Abschlüsse:	+10 mm
Bestellmaß:	= 1210 mm

Bitte bestellen Sie immer das Endmaß, wie in unseren Beispielen beschrieben!

Die Materialstärke der Abschlüsse brauchen Sie bei Ihrer Bestellung nicht zu berücksichtigen. Wir passen die Fensterbanklänge entsprechend der von Ihnen verwendeten Abschlüsse an. Bei der Montage erreichen Sie dann das Bestellmaß, wenn Sie die Abschlüsse auf die Fensterbank aufstecken.
